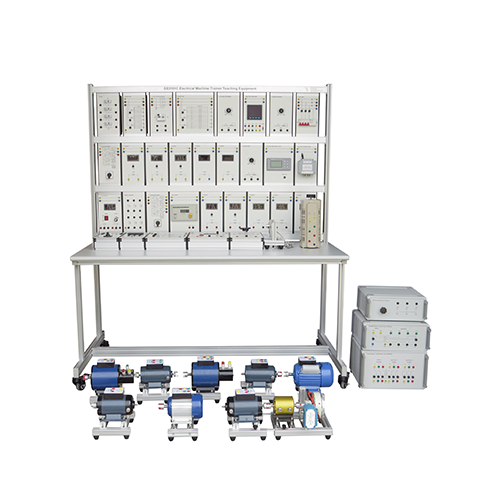

Электрическая машина Тренер Дидактическое оборудование Учебное оборудование

SS3101C Оборудование для обучения электрическим машинам Оборудование для профессионального обучения Оборудование для электрического обучения
1 Обзор продукта
1.1 Обзор
Это учебное оборудование включает в себя различные типы асинхронных двигателей и компонентов промышленного управления. Благодаря соответствующему эксперименту можно ознакомиться с рабочими характеристиками двигателя переменного тока, двигателя постоянного тока и трансформатора, освоить его принцип управления и режим управления, соответствующие знания и технические навыки подходят для высших профессиональных колледжей, средних профессиональных школ и профессиональных учебных заведений, связанных с профессиональным обучением и экзаменом на профессиональную подготовку.
1.2 Особенности
(1) Фактический учебный верстак принимает рамную конструкцию из алюминиевого профиля, все просто и щедро, нижняя часть основания может быть отрегулирована, а высота может быть отрегулирована в соответствии с условиями грунта. Измерительный прибор и фактический источник питания для обучения устанавливаются со встроенным встроенным монтажом, просты в использовании и не повреждаются.
(2) Он содержит различные типы двигателей, которые полностью настроены и могут использоваться в комбинации.
(3) Сочетание программного и аппаратного обеспечения может завершить учебное содержание различных предметов
(4) Тренировочная платформа имеет хорошую систему безопасности.
2 Параметры производительности
(1) Входная мощность: трехфазная пятипроводная система 380В плюс или минус 10% 60 Гц
(2) Внешний размер: 1600 мм х 800 мм х 1800 мм
(3) Общая мощность машины: <2 кВА
(4) Вес: <280 кг
(5) Условия работы: температура - 10 ℃ ~ + 40 ℃
относительная влажность <85% (25 ℃)

3 Состав продукта
3.1 Учебный верстак
Фактический тренировочный стол поддерживается алюминиевой профильной колонной, а нижняя часть основания может быть отрегулирована с помощью регулируемой основы, которая может быть отрегулирована в соответствии с условиями грунта. В столешнице используется опорная плита высокой плотности толщиной 25 мм, покрытие из высокотемпературной поверхности и противопожарной доски высокого давления, структура прочная, красивая и щедрая.
3.2 Вспомогательный модуль
(1) Модуль трансформатора
Фактическое тренировочное устройство имеет два набора трансформаторных модулей: однофазный трансформаторный модуль и трехфазный трансформаторный модуль. В этом случае вход однофазного трансформатора может быть 220 В переменного тока или 380 В переменного тока, а выход 110 В переменного тока, 36 В переменного тока, 24 В переменного тока и 6,3 В переменного тока; Вход трехфазного трансформатора - трехфазный переменный ток 380 В, а выход показан на рисунке ниже.
(2) гидротрансформатор, магнитопорошковый тормозной модуль
Учебно-тренировочное рабочее место оснащено датчиком скорости вращения и магнитным порошковым тормозом. Используйте контроллер тормоза (модуль - 21) для регулировки крутящего момента магнитного порошкового тормоза, подключите интеллектуальный двухканальный прибор управления цифровым дисплеем (модуль - 23), можете в реальном времени отображать скорость, крутящий момент, мощность в интеллектуальном двухканальном цифровом счетчике; Подключите модуль сбора данных (модуль - 22), может отображать скорость, крутящий момент и мощность в режиме реального времени на компьютерном программном обеспечении. Датчик крутящего момента, магнитно-порошковый тормозной модуль, как показано ниже.
(3) модуль трехфазного автоматического регулятора напряжения
Поскольку учебное рабочее место оснащено модулем регулятора напряжения трехфазной связи, все входное и выходное питание подключаются через 4-миллиметровую безопасную розетку, модуль регулятора напряжения трехфазной связи, как показано на рисунке ниже, среди них, вход питания А, В, С, выходная мощность А, В, С.
(4) Модуль подвесной коробки
Тренажер оборудован 30-ю модулями подвесных коробок формата А4, как показано на следующем рисунке, которые можно подключить с помощью 4-мм безопасного соединительного кабеля.
1-блок предохранителей (модуль - 17) 1 шт.

2- Подвесная коробка с индуктивной нагрузкой (модуль-6) 1 шт.
Подвесная коробка для защиты двигателя 3 (модуль-16) 1 шт.
4-я нагрузочная коробка сопротивления (модуль-5) 1 шт.
Подвесная коробка 5-RCCB (модуль-14) 1 шт.
Трехфазный многофункциональный ЖК-дисплей с 6-цифровым дисплеем (модуль-15) 1 шт.
Подвесная коробка с реологом скольжения 7-1 кОм / 300 Вт (модуль-11) 1 шт.
Подвесная коробка с реологом скольжения 8-3 КОм / 50 Вт (модуль-12-1 и модуль-12-2) количество каждого модуля составляет 1 шт.
Подвесной выключатель с 9 переключателями (модуль-20) 1 шт.
Подвесная коробка измерителя тока 10-переменного тока (модуль-8-1, модуль-8-2, модуль-8-3). Количество каждого модуля составляет 1 шт.
Подвесная коробка измерителя напряжения 11-переменного тока (модуль-7-1, модуль-7-2) количество каждого модуля составляет 1 шт.
Подвесной реостат-резистор 12-0-50Ом / 100Вт (модуль-13) 1 шт.
13-Интеллектуальный двухканальный цифровой контроллер дисплея (подвесной модуль) (модуль-23) 1 шт.
Подвесная коробка модуля сбора оборотов 14-ти крутящего момента (модуль-22) 1 шт.
15-контактный четырехполюсный выключатель (модуль-19) 1 шт.
16 - Подвесная коробка конденсатора реактивной компенсации (модуль-3) 1 шт.
17-звездочный треугольный пусковой выключатель (модуль-18) 1 шт.
18- Подвесная коробка контроллера торможения (модуль-21) 1 шт.
19-вольтметр висячий ящик (модуль-10-1, модуль-10-2) каждая модель один кусок
20-вольтный измеритель напряжения подвесной коробки (модуль-9-1, модуль-9-2, модуль-9-3) каждый модуль 1 шт.
(21) Подвесная коробка модуля регулирования скорости постоянного тока ШИМ (модуль-2) 1 шт.
(22) Подвесная коробка модуля тахометра (модуль-1) 1 шт.
