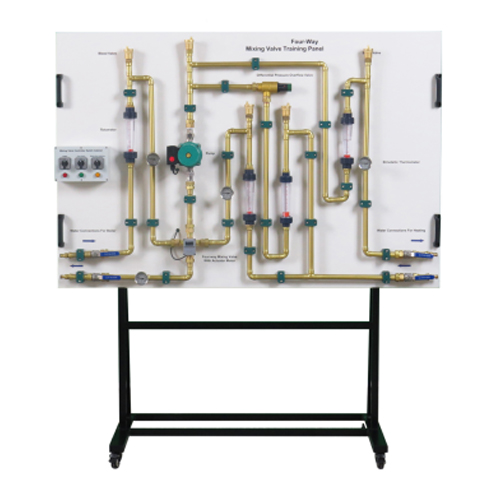

SR3006 Учебная панель по четырехходовому смесительному клапану, дидактическое оборудование, учебный стенд, оборудование для термотренировок. Торговая марка: ShouldShine
Модель: SR3006
Цели обучения / эксперименты
- Функционирование и рабочие характеристики четырехходового смесительного клапана
- Влияние соотношения компонентов смеси на температуру подачи и циркулирующего потока
- Влияние настройки смесителя на расход
В сочетании с другими тренажерами ， можно установить полную систему обогрева.
Технические характеристики
[1] Инструктор по системам отопления и сантехники. [2] 4-ходовой смесительный клапан
[3] Циркуляционный насос
[4] 4 ротаметра
[5] 4 термометра с биметаллическими циферблатами
[6] 2 штуцера для теплоносителя
[7] 2 подключения воды для бойлера
[8] 1 перепускной клапан перепада давления
[9] Подключение воды с помощью быстроразъемных соединений.
Потребляемая мощность насоса: 60 Вт - макс. скорость потока: 60 л / мин - макс. напор: 4м
Четырехходовой смесительный клапан - угол установки: 90 ° - время открытия: 2 мин.
Диапазоны измерения - расход: 3x 150 ... 1600 л / ч, 1x 0 ... 440 л / ч - температура: 0 ... 100 ° C
Размеры и вес Д x Ш x В: 1650 x 200 x 1100 мм (панель) Вес: прибл. 45 кг (панель)
Подключения
230 В, 50 Гц, 1 фаза
Горячая вода: 1500л / ч, канализация
