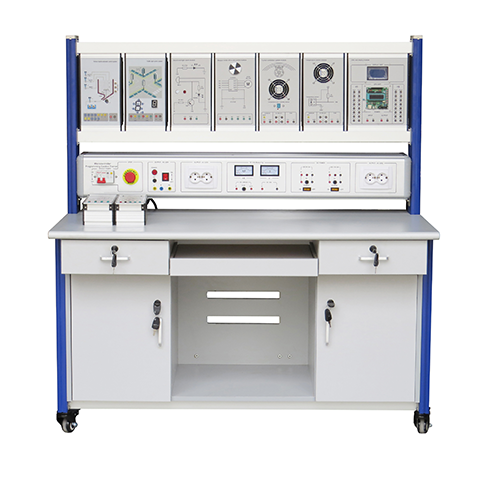

ZE3157 Тренер управления программированием микроконтроллера Дидактическое оборудование
1.1 Обзор
Учебный стенд включает в себя различные типовые блоки прикладных технологий управления программированием микроконтроллера. Благодаря экспериментам вы можете ознакомиться с электрическими характеристиками микроконтроллера, понять теорию управления и способы управления, а также развить соответствующие знания и навыки учащихся. , он подходит для обучения преподавания и оценки навыков в высших профессиональных колледжах и колледжах, а также может соответствовать проектам соответствующих профессиональных студентов.
1.2 Характеристики
(1) В тренировочном стенде используется алюминиевая каркасная конструкция, блок питания имеет встроенную встроенную установку, его легко использовать и его нелегко сломать.
(2) Конфигурация подвесного блока схемы блока завершена, учащиеся могут создавать комбинации и заканчивать обучение по многим предметам.
(3) Связанные блоки для подвешивания блоков можно гибко увеличивать или уменьшать в соответствии с настройками объекта эксперимента, чтобы удовлетворить требования различных пользователей.
(4) Тренировочная скамья имеет высокую систему безопасности.
2 Параметр производительности
(1) Входная мощность: однофазная трехпроводная система, 220 В ± 10%, 50 Гц
(2) Размер: 1200 мм × 600 мм × 1300 мм
(3) вся мощность: ＜ 1,0 кВА
(4) Вес: ＜ 100 кг
(5) Рабочая среда:
Температура окружающей среды: -10 ～ ～ + 40 ℃
Относительная влажность: ＜ 85% (25 ℃)
3 Состав продукта
3.1 Панель управления питанием
Панель управления питанием использует панель из алюминиевого сплава, полностью закрытую конструкцию коробки, верхняя часть использует промышленный алюминиевый профиль в качестве съемной подвесной коробки, фиксированная балка, тренировочную подвесную коробку можно легко снять и установить.

3.2 Тренировочный стенд
На тренировочной скамье используется алюминиевая вертикальная опора. Внизу установлены универсальные колеса с тормозным механизмом, скамейку можно перемещать или располагать гибко. Столешница использует подложку высокой плотности толщиной 25 мм, и в ней проводится процесс противопожарной обработки при высокой температуре и высоком давлении. Он оснащен двумя трехсекционными рельсовыми ящиками и двумя двойными дверными шкафами. Структура крепкая и надежная, внешний вид красивый.
3.3 Блок питания
(1) Однофазный трехпроводной вход питания, он управляется прерывателем утечки, имеет кнопку аварийного останова, вы можете нажать кнопку аварийного останова, чтобы отключить электричество в случае аварии.
(2) Аналоговый измеритель напряжения используется в качестве индикации выхода.
(2) Оснащен индикатором питания, разъемом для выхода мощности в Европе и безопасным выходным разъемом.
(3) Выход питания постоянного тока 5 В, 12 В встроенный, с функцией защиты от короткого замыкания.
3.4 Основное совпадение экспериментального подвесного ящика и устройств
(1) Блок процессора (80C535 или 89S52) и пользовательский и дисплейный блок для экспериментов.
(2) Противоугонная звуковая и световая сигнализация блока экспериментальной подвесной коробки
(3) Блок управления светофора экспериментальной подвесной коробкой
(4) Экспериментальный подвесной блок шагового двигателя и блока управления
(5) Блок управления смешиванием пропорции жидкости
(6) Блок управления туннельной системой вентиляции экспериментальной подвесной коробки
(7) Блок измерения и контроля температуры экспериментальной подвесной коробки
(8) микроконтроллер программист и средства разработки
(9) Цифровой мультиметр
(10) тестовая линия K2
(11) 4-мм безопасный электрический кабель безопасности
(12) Ящик для инструментов электрика
Пункт Наименование Модель Кол-во
1 Низковольтная испытательная электрическая ручка Отвертка тип 1
2 Отвертка Одна головка, 6 * 125мм 1
3 Отвертка Одна головка, 5 * 75мм 1
4 Отвертка крестообразная, 6 * 125мм 1
5 Отвертка крестообразная, 5 * 75мм 1
6 длинных плоскогубцев 1600мм 1
7 Болторез 160мм 1
8 инструмент для зачистки проводов 200 мм 1
9 0.5-2.2mm 0.5-2.2mm 1
10 Электрик нож Большая четверка конфигурации 1
11 Сумка для инструментов
12 Руководство пользователя на английском языке, демонстрационный CD

4 Учебные проекты, которые могут быть завершены
1. Базовый эксперимент по микроконтроллеру:
Эксперимент с цепью цифровых электронных часов
Эксперимент с цифровой схемой отображения комнатной температуры
Зуммерный эксперимент
8-разрядный светодиодный эксперимент с цифровой ламповой схемой
ЭСППЗУ эксперимент с памятью
Эксперимент по схеме последовательного порта связи
Эксперимент по внешней цепи прерывания микроконтроллера

2. Микроконтроллер управления процессом программирования эксперимента:
Эксперимент по программированию схемы блока звуковой и световой сигнализации
Эксперимент по программированию схемы блока управления светофора
Эксперимент по программированию схемы привода шагового двигателя и блока управления
Эксперимент по программированию схемы блока управления смешиванием жидкости
Экспериментальное программирование схемы блока управления системой вентиляции туннеля
Эксперимент по программированию схемы блока измерения и контроля температуры
