ET 292 Учебное оборудование для систем топливных элементов Учебное оборудование на возобновляемых источниках энергии
Описание
Топливные элементы представляют собой преобразователи энергии, которые, в отличие от тепловых двигателей, преобразуют химическую энергию непосредственно в электрическую энергию. Побочным продуктом этого процесса является тепло.

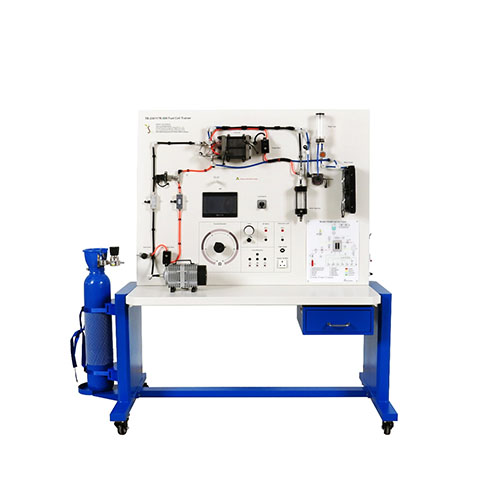

Основным компонентом ET 292 является топливный элемент с полимерной мембраной, который работает в режиме комбинированного производства тепла и электроэнергии. В систему подается водород высокой чистоты из сосуда высокого давления со стороны анода и кислород из окружающего воздуха со стороны катода. Топливный элемент работает либо с регулируемым током, либо с регулируемым напряжением через встроенную электронную нагрузку. Установленное значение электронной нагрузки позволяет точно настроить все рабочие точки и очень точно записать характеристики. Технически используемая тепловая энергия рассеивается в окружающую среду через контур охлаждения и может учитываться с помощью встроенных приборов. Вода, скапливающаяся во время работы, собирается в водоотделителе. В тупиковом режиме топливного элемента накопившаяся вода утилизируется через настраиваемый продувочный клапан для водорода. Система управляется через ПК.
Вспомогательная энергия для насоса, вентилятора и управления, необходимая для работы, обеспечивается от сети. Влажность в штабеле можно регулировать с помощью продувочного клапана, поэтому внешнее увлажнение не требуется. Все соответствующие измеренные значения записываются для расчета энергетического баланса топливного элемента. Измеренные значения передаются непосредственно на ПК через USB. Программное обеспечение для сбора данных входит в комплект.
Технические характеристики
исследование системы водяного охлаждения полимерно-мембранного топливного элемента в комбинированном производстве тепла и электроэнергии водород подается через стандартный сосуд высокого давления редукционный клапан высокого давления для подачи водорода в сосуд высокого давления подается кислород непосредственно из окружающего воздуха точная регулировка всех рабочих точек с помощью электронного управления нагрузкой без внешние датчики влажности для расхода, давления, температуры, напряжения и силы тока полная работа и оценка с помощью программного обеспечения для ПК с функциями управления и сбора данных через USB под Windows 8.1, 10 Технические характеристики Номинальная мощность: 250 Вт Тепловая мощность: прибл. 400…500 Вт в зависимости от условий окружающей среды Требуемая температура окружающей среды: 5…35°C Требуемое давление на входе: 2…200 бар Диапазоны измерения Расход: 0…0,5 л/мин (охлаждающая вода) 0…20 сл/мин (водород) 0…100 сл /мин (воздух) давление: 0…500 мбар (водород) температура: 0…50°C (окружающая среда) 0…70°C (дымовая труба) влажность: 0…100% (окружающая среда) напряжение: 0…40В (стойка) ток: 0,1…20 А (пакет) 230 В, 50 Гц, 1 фаза 230 В, 60 Гц, 1 фаза 120 В, 60 Гц, 1 фаза UL/CSA опционально
