Электротехническое оборудование для обучения

Стенд для лабораторной работы по курсу «Электротехника с основами электроники» Дидактическое оборудование Лабораторное электротехническое оборудование

Предмет №: ZE3420
Стенд ZE3420 для лабораторной работы по курсу "Электротехника с основами электроники" Дидактическое оборудование Лабораторное электротехническое оборудование
Запрос
ОПИСАНИЕ

ZE3420 Стенд для лабораторной работы по курсу «Электротехника с основами электроники» Дидактическое оборудование Лабораторное электротехническое оборудование

Описание
Лабораторный стенд предназначен для изучения электротехники и основ электроники в вузах и средних технических учебных заведениях.

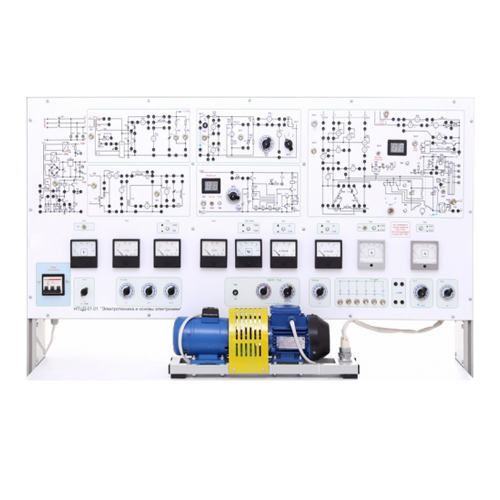

Стенд состоит из двух частей:
корпус с электрооборудованием, электронными платами, передней панелью, блоком питания и столешницей;
машинный агрегат (искровой), содержащий две электрические машины: асинхронный электродвигатель с короткозамкнутым ротором и электродвигатель постоянного тока с раздельным возбуждением. Оптический датчик скорости установлен на агрегате машины.
Стенд позволяет проводить следующие лабораторные работы
1.Исследование режимов работы и методы расчета линейных цепей постоянного тока с одним источником питания.
Объект исследования: резистивный мост. На практике проводится экспериментальная проверка законов Ома и Кирхгофа и концепции эквивалентного генератора.
2.Исследование режимов работы и методы расчета линейных цепей постоянного тока с двумя источниками питания.
Объект исследования: резистивный мост с включенным в одну ветвь управляемым источником напряжения 0..10В. На практике проводится экспериментальная проверка законов Ома и Кирхгофа и метода петлевых токов.
3.Изучение режимов работы и методы расчета нелинейных цепей постоянного тока.
Объект исследования: стабистор, параметрический стабилизатор напряжения. В данной лабораторной работе определяются внешние нагрузочные характеристики стабилизатора и вольт-амперные характеристики стабистора.
4.Определение параметров и исследование режимов работы электрической цепи переменного тока с последовательным соединением дросселя, резистора и конденсатора.
Объект исследования: электрическая цепь, содержащая последовательно соединенные дроссель (Imax=0,8 А, Lном=0,25 Гн), набор конденсаторов (1...63 мкФ) и активное сопротивление (ПЭВ-50 Rном=47 Ом). В данной лабораторной работе определяются характеристики схемы замещения индуктора, исследуются резонансные явления.
5.Исследование модели ЛЭП переменного тока при изменении коэффициента мощности нагрузки.
Объект исследования: модель ЛЭП с активной индуктивной нагрузкой. В работе проведен расчет компенсирующего конденсатора и эксперимент с компенсацией реактивной мощности.
6.Определение параметров и исследование трехфазной цепи в режиме «звезда».
Объект исследования: трехфазная цепь переменного тока с соединением звездой. При этом работают симметричные (при активной нагрузке сопротивлением 11 Ом и мощностью 200 Вт по всем фазам), равномерные (при активной, активной индуктивной и активно-емкостной нагрузках с общим сопротивлением 250 Ом в разных фазах) и неравномерные нагрузки (созданы из однородных при активное сопротивление нагрузки уменьшается путем изменения емкостной нагрузки 1...63 мкФ) с нулевым проводом или без него.

7.Определение параметров и исследование трехфазной цепи в режиме работы треугольник.
Объект исследования: трехфазная цепь переменного тока с соединением треугольником. Исследуются те же нагрузки, что и в лабораторной работе 6.
8.Исследование линейных цепей несинусоидального периодического тока, содержащих катушку индуктивности и конденсатор.
Предмет исследования: схема с мостовым тиристорным управляемым выпрямителем в качестве источника питания. В работе проведен гармонический анализ тока и напряжения в цепи с управляемым активным выпрямителем с индуктивной нагрузкой.
9.Определение параметров схемы замещения индуктора с замкнутым магнитным потоком и воздушным зазором.
Объект исследования: индуктор с замкнутым магнитным потоком и зазором. В работе определены параметры схемы замещения индуктора, вольт-амперные характеристики.
10.Определение параметров и основных характеристик однофазного трансформатора.
В работе определены параметры схемы трансформаторного замещения, исследованы различные режимы работы.
11.Исследование асинхронного трехфазного двигателя с короткозамкнутым ротором.
Определены механические и электромеханические характеристики двигателя. В качестве механической нагрузки используется двигатель постоянного тока с раздельным возбуждением в режиме динамического торможения.
12.Определение параметров и основных характеристик двигателя постоянного тока с раздельным возбуждением.
Определены механические и электромеханические (естественные и искусственно-реостатные) характеристики двигателя. В качестве механической нагрузки используется асинхронный двигатель в режиме динамического торможения.
13.Определение параметров и основных характеристик генератора постоянного тока с раздельным возбуждением.
В работе определяются внешняя нагрузка и регулировочные характеристики генератора. Ток возбуждения генератора регулируется с помощью регулируемого выпрямителя, нагрузка создается преобразователем длительности импульсов.
14.Исследование процесса заряда конденсаторов от источника постоянного напряжения при токе, ограниченном резистором.
Объект исследования: процесс заряда конденсатора от источника постоянного напряжения при токе, ограниченном резистором. Имеется возможность регулировки номинала токоограничивающего резистора.
15.Исследование схемы управления трехфазным асинхронным двигателем с короткозамкнутым ротором.
Объект исследования: типовая схема пуска асинхронного двигателя с различными типами соединения обмотки статора (звезда, треугольник, переключение со звезды на треугольник).
16.Однокаскадный транзисторный усилитель.
Объект исследования: однокаскадный транзисторный усилитель. В данной работе исследуется влияние смещения рабочей точки транзистора на форму выходного сигнала, определяются коэффициенты усиления с шунтированием конденсатора и без него в эмиттерной цепи.
17.Исследование двухкаскадных усилителей с прямой связью.
Объект исследования: двухкаскадный усилитель с прямым подключением. Проведена оценка отношения внутренних сопротивлений усилителей с общим эмиттером и коллектором по входу/выходу.
18.Исследование параметров транзисторного реле времени с RC-цепочкой задания времени.
Объект исследования: транзисторное реле времени с RC-цепочкой установки времени. В работе определяются временные характеристики реле времени, оценивается погрешность коэффициента задержки времени.
19. Исследование генератора синусоидальных колебаний.
Объект исследования: генератор синусоидальных колебаний с фазосдвигающей RC-цепью. Исследованы условия возбуждения вибрации, влияние сдвига транзистора на устойчивость работы генератора и на форму выходного сигнала.
20.Исследование работы широтно-импульсного преобразователя (ШИМ).
Объект исследования: преобразователь ширины импульса. В работе определяется зависимость выходного напряжения от управляющего напряжения.

21.Исследование работы триггера Шмитта и интегральных цифровых счетчиков.
Предмет исследования: триггер Шмитта и двоичный 4-разрядный счетчик. Исследован гистерезис при переключении триггера Шмитта, создана таблица состояния бинарного счетчика.
Технические характеристики
Напряжение 3~50Гц 220В 3P+PE+N (трехфазная пятипроводная с рабочей нейтралью и заземлением с линейным напряжением 220В, частота 50Гц)
Потребляемая мощность, Вт 800
Габаритные размеры стенда:
Ширина, мм 1310
Высота, мм 1460
Глубина, мм 600
Вес, кг 87
Габаритные размеры настольной версии:
Ширина, мм 1310
Высота, мм 670
Глубина, мм 450
Вес, кг 50
Комплектация "Электротехника и базовая электроника"
лабораторный стенд;
программного обеспечения;
руководство;
заграничный пасспорт;
комплект перемычек.
