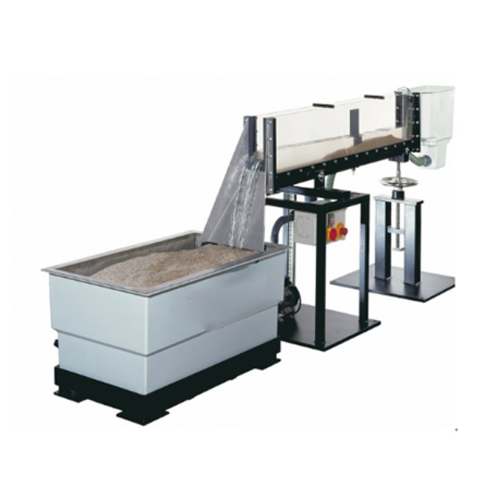

HM 140 Учебный стенд для отработки навыков транспортировки наносов в открытом канале. Рабочий стенд для профессиональной подготовки. Экспериментальное оборудование по механике жидкости.
1. Описание
В экспериментальном лотке HM 140 в качестве примера используется песок для демонстрации важных явлений переноса донных наносов в придонной зоне. Также возможен поток в открытом канале без переноса наносов. Расход может быть докритическим или сверхкритическим.
Основным элементом экспериментального лотка HM 140 с замкнутым контуром воды является наклонная экспериментальная секция. Боковые стенки экспериментальной секции изготовлены из закаленного стекла, что обеспечивает отличное наблюдение за экспериментами. Все компоненты, контактирующие с водой, изготовлены из коррозионностойких материалов (нержавеющая сталь, стеклопластик). Входной элемент спроектирован таким образом, чтобы поток входил в экспериментальную секцию с очень малой турбулентностью и не мог возвращаться обратно. В резервуаре после выхода воды находится осадкоуловитель для крупного песка.
Наклон экспериментального лотка можно точно регулировать для создания уклона и равномерного потока при постоянной глубине расхода.
Помимо переноса донных наносов в открытых каналах, некоторые модели могут также использоваться для наблюдения за следами речных препятствий, а именно за образованием размыва и заилением у сооружений. В экспериментальный участок можно вставить опору с закругленным носом или шлюзовой затвор.
Расход измеряется с помощью измерительного водослива на выходе воды и уровнемера.
Для визуализации условий потока можно ввести контрастное вещество.
2. Технические характеристики
Исследование течения в открытом канале с переносом и без переноса донных наносов
Экспериментальный лоток, состоящий из экспериментальной секции, входного элемента, водовыпуска и замкнутого контура водоснабжения
Плавно регулируемый наклон экспериментальной секции
Боковые стенки экспериментальной секции изготовлены из закаленного стекла для обеспечения отличного наблюдения за экспериментами
Все поверхности, контактирующие с водой, изготовлены из коррозионностойких материалов
Оптимизированный по потоку входной элемент для обеспечения низкой турбулентности на входе в экспериментальную секцию
Замкнутый контур водоснабжения с резервуаром для воды с осадкоуловителем для крупного песка, насосом и ручной регулировкой расхода
Шлюз и опора моста для экспериментов с переносом и без переноса наносов
Визуализация течения с использованием контрастного вещества
Измерение расхода через измерительный водослив в водоотводном канале
Уровнемер для измерения глубины расхода
3. Технические данные
Экспериментальная секция
Длина: 1600 мм
Поперечное сечение потока ШхВ: 86х300 мм
Регулировка наклона: -1…+3%
Резервуар: 280 л
Насос
потребляемая мощность: 1,02 кВт
максимальный расход: 22,5 м³/ч
максимальный напор: 13,7 м
Фильтрующий элемент для осадка
размер отверстия: 0,3 мм (49 меш)
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
