HM 169 Визуализация фильтрационных потоков. Учебное оборудование для школ. Рабочее место для профессионального инструктора. Лабораторное оборудование для изучения механики жидкости.
1. Описание
Описательным методом в изучении фильтрации и грунтовых вод является визуализация линий тока и их графическое представление в виде сетки потока. Сетка потока предоставляет информацию о фильтрации воды в плотинах и шпунтовых ограждениях.

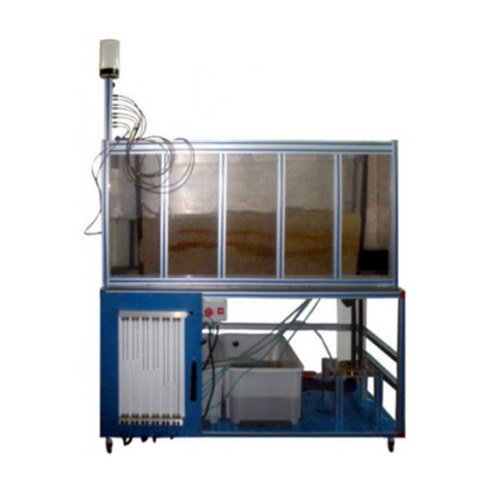

HM 169 можно использовать для визуализации линий тока при фильтрации и грунтовых водах на различных моделях с использованием контрастного вещества. Кроме того, влияние давления воды на различные конструкции отображается в виде кривых давления.
Тренажер состоит из прозрачного резервуара с песчаным наполнителем. В песчаный слой можно поместить различные модели для демонстрации типичных конструкций. Экспериментальная секция отделена от подающей и напорной камер мелкоячеистыми сетками. Для регулирования подачи воды используется клапан. Использование контрастного вещества позволяет визуализировать линии тока, как они возникают при фильтрации и грунтовых водах. Смотровое окно из закаленного стекла обеспечивает оптимальное наблюдение за экспериментами.
Различные модели позволяют проводить широкий спектр экспериментов, таких как распределение давления на подпорных стенах или фильтрация и грунтовые воды под шпунтовыми ограждениями. Модели «фундамент» и «подпорная стена» оснащены трубками для отображения давления на моделях.
В экспериментальной секции имеются измерительные соединения для определения уровня грунтовых вод. Уровни грунтовых вод отображаются на 14 трубчатых манометрах.
В HM 169 находится замкнутый водопровод с накопительным баком и насосом.
2. Технические характеристики
Визуализация двумерных фильтрационных потоков и исследование давления воды на различных моделях
Замкнутый водяной контур
Флуоресцеин в качестве контрастного вещества
Экспериментальная секция со смотровым окном из закаленного стекла
Сетка с мелкой ячейкой для отделения экспериментальной секции от камеры подачи и отвода
Регулируемые по высоте переливы в камере подачи и отвода для регулирования уровня воды
14 измерительных соединений с фильтрами для определения уровня грунтовых вод в экспериментальной секции
Модель «шпунтовая свая» для визуализации линий тока
Модели «подпорной стены» и «фундамента» для демонстрации давления воды
Приборы: трубчатые манометры, трубки на моделях «фундамент» и «подпорная стена»
3. Технические данные
Экспериментальная секция
Полезный объем: 82 л
ДхШхВ: 1480х104х630 мм
Насос
макс. расход: 4 м³/ч
макс. Напор: 4 м
Банк для контрастного вещества: 0,5 л
Накопительный бак, нержавеющая сталь: 96 л
Модели
«шпунтовая свая»
«подпорная стена»
«фундамент»
Диапазоны измерения
давление: 14 x 20…650 мм вод. ст.
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
