HM280 Эксперименты с радиальным вентилятором Дидактическое оборудование Школьное оборудование Учебное оборудование Термотренировочное оборудование
Описание
Радиальные вентиляторы используются для транспортировки газов с незначительными перепадами давления. Среда затягивается аксиально к приводному валу радиального вентилятора, отклоняется на 90° вращением ротора и выводится радиально.
Экспериментальная установка обеспечивает базовые эксперименты для изучения режима работы и наиболее важных характеристик радиальных вентиляторов.

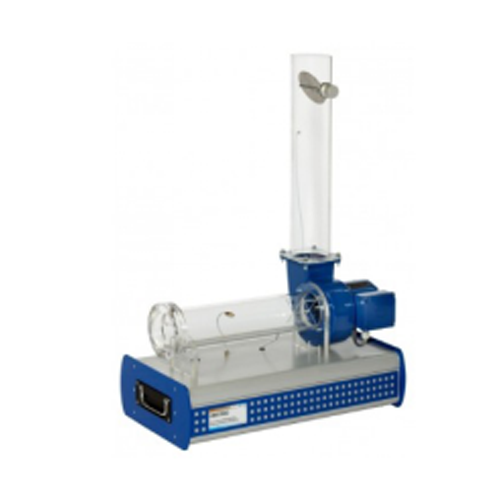

HM 280 включает в себя радиальный вентилятор с регулируемой скоростью вращения с помощью частотного преобразователя, впускной и выпускной патрубки. Прозрачный впускной патрубок оснащен направляющими пластинами для направления потока и выпрямителем потока для стабилизации воздуха. Это позволяет проводить точные измерения даже при значительно сниженной скорости вращения. Расход воздуха регулируется дроссельным клапаном на конце выпускного патрубка.
Для демонстрации влияния различных форм лопастей в комплект поставки входят два ротора: один с лопастями, изогнутыми вперед, и один с лопастями, изогнутыми назад. Роторы легко взаимозаменяемы.
Экспериментальная установка оснащена датчиками давления и температуры. Расход определяется путем измерения перепада давления на впускном патрубке. Микропроцессорная измерительная система надежно защищена в корпусе. Измеренные значения передаются непосредственно на ПК через USB, где их можно анализировать с помощью прилагаемого программного обеспечения.
Все преимущества экспериментов с программной поддержкой, включая управление и оценку, обеспечиваются программным обеспечением и микропроцессором.
Технические характеристики
функционирование и режим работы радиального вентилятора
радиальный вентилятор с 3-фазным двигателем переменного тока
регулируемая скорость вращения с помощью частотного преобразователя
прозрачные впускной и выпускной патрубки
дроссельный клапан для регулирования потока воздуха в выпускном патрубке
сменные роторы: 1 ротор с лопастями, изогнутыми вперед, и 1 ротор с лопастями, изогнутыми назад
определение расхода через впускное сопло
отображение перепада давления, расхода, скорости, потребляемой мощности и гидравлической мощности, температуры и КПД
благодаря встроенной микропроцессорной системе управления не требуются дополнительные устройства с подверженной ошибкам проводкой
отображение и оценка измеренных значений, а также управление устройством с помощью программного обеспечения
программное обеспечение с функциями управления и сбора данных через USB под управлением Windows 8.1, 10
Технические данные
Впускной патрубок
внутренний диаметр: 90 мм
длина: 430 мм
Выпускной патрубок
внутренний диаметр: 100 мм
длина: 530 мм
Радиальный вентилятор
потребляемая мощность: 110 Вт
номинальная Скорость: 2800 мин⁻¹
Максимальный объемный расход: 480 м³/ч
Максимальная разница давлений: 300 Па
Диапазоны измерения
Перепад давления: 0…1800 Па
Расход: 0…1000 м³/ч
Температура: 0…100 °C
Скорость: 0…3300 мин⁻¹
Электрическая мощность: 0…250 Вт
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза; 120 В, 60 Гц, 1 фаза
UL/CSA опционально
Габариты и вес
ДхШхВ: 670x340x940 мм
Вес: около 20 кг
