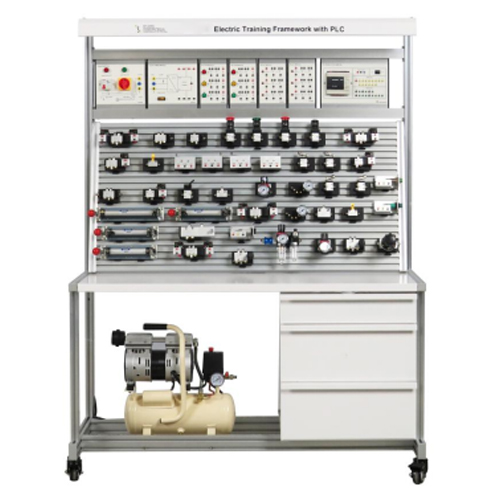

Учебный стенд ZMP1104M для обучения работе с электрооборудованием и ПЛК, учебная лаборатория, пневматический тренажер.
1. Введение в продукт
1.1 Описание продукта
Учебный стенд для электронного управления предназначен для «пневматической подготовки» и отвечает требованиям современной пневматической передачи. Студенты могут изучить базовые знания в области управления пневматическими цепями и отработать практические навыки. Пневматический тренажер сочетает в себе знания в области электрической и механической передачи.
С помощью этого учебного стенда студенты могут освоить структуру пневматических компонентов, теорию управления пневматическими цепями, проектирование пневматических цепей и отработать практические навыки работы с пневматическим учебным стендом.
1.2 Особенности продукта
(1) Экспериментальный стенд в основном состоит из учебного стенда, пневматических компонентов и электрических модулей.
(2) Оснащен всеми распространенными пневматическими компонентами: каждый пневматический компонент оснащен монтажным основанием, которое позволяет легко и произвольно размещать его на панели из алюминиевого сплава.
2. Технические характеристики
2.1 Основные технические параметры
Рабочее электропитание Однофазное трехпроводное переменное напряжение 220 В/50 Гц
2.2 Параметры внешнего вида оборудования
Габариты 1300 мм x 530 мм x 1740 мм
Вес ≤400 кг
3. Описание изделия
3.1 Основные части изделия
№ Наименование Кол-во
1 Модуль оборудования 1
2 Пневматические компоненты 1
3 Воздушный насос 1
4 Корпус 1
5 Задняя панель 1
3.2 Модульные части изделия
№ Наименование Кол-во
1 Модуль питания 1
2 Модуль питания постоянного тока 1
3 Модуль кнопок 2
4 Модуль реле 2
5 Модуль ПЛК 1
3.3 Пневматические компоненты изделия
№ Наименование Кол-во
1 Цилиндр двойного действия 3
2 Цилиндр одинарного действия 1
3 Трехпозиционный пятиходовой электромагнитный реверсивный клапан (с центральным утечкой) 1
4 Трехпозиционный пятиходовой электромагнитный реверсивный клапан (центральное уплотнение) 1
5 Трехпозиционный пятиходовой электромагнитный реверсивный клапан (центрального давления) 1
6 Двухпозиционный трехходовой односоленоидный клапан 1
7 Двухпозиционный трехходовой односоленоидный клапан 1
8 Клапан с кнопочным управлением в форме гриба 1
9 Двухпозиционный пятиходовой реверсивный клапан с ручным управлением 2
10 Двухпозиционный трехходовой клапан с одноканальным пневматическим управлением 1
11 Двухпозиционный пятиходовой клапан с одноканальным пневматическим управлением 1
12 Двухпозиционный пятиходовой клапан с двухканальным пневматическим управлением 1
13 Двухпозиционный трехходовой клапан с двухканальным пневматическим управлением 1
14 Двухблочный 1
15 Обратный клапан 2
16 Манометр 2
17 Обратный дроссельный клапан 2
18 Редукционный клапан 2
19 Ручной клапан с короткой ручкой 3/2 1
20 Двухпозиционный механический клапан с роликовым кулачком 4
21 Двухпозиционный трехходовой клапан с кнопочным управлением и плоской головкой 1
22 Двухпозиционный трехходовой пневматический клапан задержки 1
23 Последовательность клапан 1
24 Челночный клапан или задвижка 1
25 Двухнапорный клапан 1
26 Быстродействующий выпускной клапан 1
27 Микропереключатель 4
28 Двухпозиционный пятиходовой реверсивный клапан с двойным соленоидом 1
29 Поворотный кнопочный клапан 2
30 Двухпозиционный пятиходовой клапан с одним соленоидом 1
31 Воздушный компрессор 1
32 Фотоэлектрический датчик 1
33 Емкостной датчик 1
34 Индуктивный датчик 1
35 Пневматический многотрубный выхлоп, компоненты AL-6 1
3.4 Аксессуары к изделию
№ Наименование Кол-во
1 Электрическая страховочная лента 2 мм (100 см, желтая) 20
2 Электрическая страховочная лента 2 мм (100 см, черная) 20
3 Электрическая страховочная лента 2 мм (100 см, красная) 20
4 Трахея 60
5 Лента 5
6 Ножницы для трахеи TK3 1
7 Удлиненный шестигранный ключ (9 шт.) 1
8 Пневматический трехходовой соединитель (белый) 6
9 Пневматический трехходовой соединитель (черный) 6
3.5 ПЛК
№ Наименование Кол-во
1 Модуль ПЛК 1
2 Блок ввода питания 1
3 Выключатель питания 1
4 Блок ввода сигнала 1
5 Блок вывода сигнала 1
3.6 Аксессуары ПЛК
№ Наименование Кол-во
1 Кабель программирования ПЛК 1
2 Зеленый защитный электрический кабель 2 мм 20
5. Список учебных экспериментов по продукту
(1) Тестирование двухпозиционного пятиходового электромагнитного клапана управления (кратковременное действие)
(2) Тестирование двухпозиционного пятиходового электромагнитного клапана управления (самоблокирующееся действие)
(3) Тестирование двухпозиционного пятиходового клапана управления с ручным реверсом
(4) Тестирование механического клапана с роликовым рычагом включения/выключения
(5) Тестирование двухпозиционного трехходового клапана задержки
(6) Тестирование одностороннего последовательного клапана
(7) Тестирование челночного клапана
(8) Процесс работы двухпоршневого клапана
(9) Самоблокирующийся кнопочный клапан тест
(10) Тест клапана с кнопкой самовозврата
(11) Эксперимент по тестированию ПЛК
