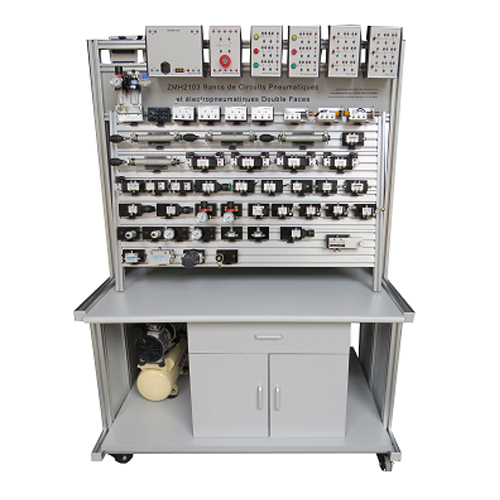

Двухсторонний электропневматический учебный верстак ZMP2103, образовательный лабораторный верстак для школ, профессионально-техническое образовательное оборудование, оборудование для обучения мехатронике
I. Введение
Электропневматический тренажер предназначен для обучения гидравлике и пневматике и отвечает современным требованиям к пневматическим трансмиссиям. Студенты могут получить базовые знания об управлении пневматическими цепями и отработать практические навыки. Пневматический тренажер сочетает в себе знания об электрических и механических трансмиссиях.
С помощью этого тренажера студенты могут освоить структуру пневматических компонентов, теорию управления пневматическими цепями, проектирование пневматических цепей и отработать практические навыки работы с пневматическим тренажером.
II. Базовая структура
Экспериментальный стенд для пневматического управления, включающий в себя экспериментальный стенд, полку для экспериментов, пневматические компоненты и т.д.
Пневматические компоненты и оборудование: воздушный фильтр, редукционный клапан, сервисный блок, ручной направляющий клапан, пневматический направляющий клапан, ударный клапан, обратный клапан, дроссельный клапан, выпускной клапан, цилиндр одностороннего действия, цилиндр двустороннего действия и т.д.
III. Список компонентов (каждая сторона поставляет один комплект перечисленных ниже компонентов, обе стороны *2)
№ Наименование Кол-во 1 Рабочий стол 1 шт.
2 Алюминиевая панель управления 1 шт.
3 Рама для подвешивания электрических компонентов 1 шт.
4 Цилиндр двустороннего действия, 20x100 3
5 Цилиндр одностороннего действия, 20x100 1
6 Электромагнитный клапан изменения направления 5/3 (центральная утечка) 1
7 Электромагнитный клапан изменения направления 5/3 (центральное закрытие) 1
8 Электромагнитный клапан 5/3 (центральное открытие) 1
9 Двойной электромагнитный клапан изменения направления 5/2 1
6 Одинарный электромагнитный клапан изменения направления 5/3 1
7 Одинарный электрический клапан 3/2, нормально открытый 1
8 Одинарный электрический клапан 3/2, нормально закрытый 1
9 Клапаны с грибовидной головкой 1
10 Реверсивные клапаны с ручкой 2
11 Одинарный пневматический клапан 3/2 1
12 Одинарный пневматический клапан 5/2 1
13 Двойной пневматический клапан 5/2 Регулирующий клапан 1
14 Двойной пневматический регулирующий клапан 3/2 1
15 Сервисный блок 1
16 Обратный клапан 2
17 Манометр 2
18 Обратный клапан обратного клапана 2
19 Поворотный кнопочный клапан 2
20 Редукционный клапан 2
21 Ручной 3/2 клапан 1
23 Ходовой 3/2 клапан 4
24 Клапан 3/2 с плоской кнопкой 1
25 Клапан задержки 1
26 Клапан последовательности 1
27 Запорный клапан 1
28 Двойной клапан давления 1
29 Клапан быстрого сброса 1
30 Пневматическая трубка, Ф4 60 метров
31 Крестообразный соединитель 4
32 Тройник 6
33 Изменить диаметр, Ф6-Ф4 2
34 Силовой блок 1
35 Кнопочный блок 2
36 Промежуточный блок реле 2
37 Источник сжатого воздуха, часть назначения 1
38 Микропереключатель (левый) 2
39 Микропереключатель (справа) 2
40 Электрический кабель, красный 20
41 Электрический кабель, черный 20
42 Электрический кабель, желтый 20
43 ПТФЭ-лента для герметизации резьбы, 50 метров
44 Воздушный насос 1
45 Индукционный датчик 1
46 Емкостный датчик 1
47 Фотоэлектрический датчик 1
48 Инструменты для установки 1
49 Руководство по обучению 1
