Предмет №: ZE3417
ZE3417 Стенд для лабораторных работ по курсу "Электрические станции" Профессиональное учебное оборудование Лабораторное электротехническое оборудование
Запрос
ОПИСАНИЕ

ZE3417 Стенд для лабораторных работ по курсу "Электрические станции" Профессиональное учебное оборудование Лабораторное электротехническое оборудование

Электрические станции и подстанции. Компьютерный стенд исполнения. СиПС-СК

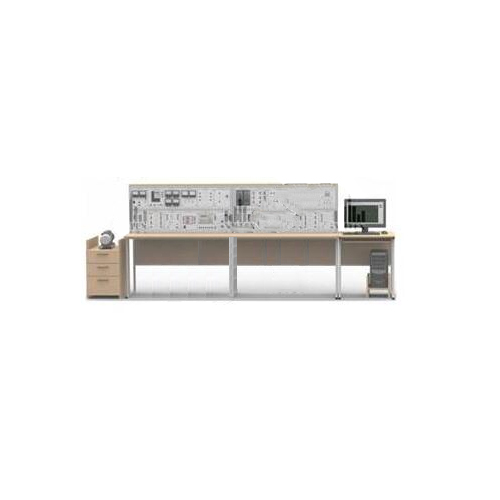

Лабораторный стенд представляет собой физическую трехфазную модель электроэнергетической системы, содержащую модели линий электропередач, силовых трансформаторов, синхронного генератора, активной, индуктивной и моторной нагрузок, выключателей, трехфазной сети, линейного реактора, источников питания. и измерительные приборы.
Габариты 3600х1350х650 мм
Масса, не более 350 кг
Характеристики:
Напряжение питания 3x380 В
Частота питающего напряжения 50 Гц
Потребляемая мощность, не более 1000 ВА
Сложный:
Модули: силовая стойка; трехфазная сеть; Сил-о-Метр; мультиметры; измерение; измеритель скорости; возбуждение; Преобразователь частоты; однофазные трансформаторы (2 шт.); линии электропередач (3 шт.); переключатель (2 шт.); синхронизация; Ед. изм; активная нагрузка; индуктивная нагрузка; изоляционное сопротивление; дополнительное сопротивление; линейный реактор; трехфазный электросчетчик; Ввод/вывод с платой ввода/вывода.
Электромашинный блок (асинхронный двигатель с короткозамкнутым ротором, универсальная машина переменного тока, энкодер).
Персональный компьютер.
Лабораторный стол (2 шт).
Компьютерный стол.
Прикроватная тумбочка-подставка под электромеханический блок.
Программное обеспечение (CD).
Набор соединительных проводов и силовых кабелей.
Техническое описание лабораторного стенда.
Методические указания по проведению лабораторных работ.
Список лабораторных работ:
Раздел «Энергетическое оборудование электростанций и подстанций»
1. Включение синхронного генератора на параллельную работу с сетью и регулирование режима его работы по активной и реактивной мощности.
2. Определение угловой характеристики синхронного генератора.
3. Исследование статической устойчивости синхронного генератора при коротких замыканиях.
4. Исследование установившегося режима работы силового трансформатора.
5. Пуск и регулирование реактивной мощности синхронного компенсатора.
6. Прямой и реакторный пуск асинхронного электродвигателя.
7. Самозапуск асинхронного электродвигателя.

Раздел «Короткие замыкания в электроустановках»
1. Регистрация и отображение кривой тока трехфазного короткого замыкания в электрической сети с питанием от источника практически бесконечной мощности.
2. Регистрация и отображение кривой тока трехфазного короткого замыкания в электрической сети с питанием от синхронного генератора ограниченной мощности.
3. Определение соотношения токов КЗ различных видов при замыкании в одной точке сети, питаемой от источника практически бесконечной мощности.
4. Ограничение тока короткого замыкания путем разделения сети.
5. Ограничение тока короткого замыкания сетевым дросселем.
6. Ограничение тока замыкания на землю в сети с эффективным заземлением нейтрали путем заземления нейтрали силового трансформатора.
7. Ограничение тока замыкания на землю в сети с эффективным заземлением нейтрали путем подключения реактора к нейтрали трансформатора.
Раздел «Контроль изоляции в электроустановках с малым током замыкания на землю»
1. Контроль изоляции методом трех вольтметров.
2. Неселективная сигнализация замыкания на землю.
Раздел «Нейтральные режимы в электроустановках»
1. Натурное моделирование режимов нейтрали в электроустановке путем изменения индуктивного сопротивления реактора в нейтрали трансформатора и снятия зависимостей от этого сопротивления тока устойчивого однофазного короткого замыкания, напряжений неповрежденной фазы и нейтраль трансформатора.
2. Натурное моделирование режимов нейтрали в электроустановке путем изменения сопротивления резистора в нейтрали трансформатора и снятия зависимостей от этого сопротивления тока устойчивого однофазного короткого замыкания, напряжений неповрежденной фазы и нейтраль трансформатора.
3. Снятие зависимостей фазных напряжений и тока устойчивого однофазного короткого замыкания от активного сопротивления в месте замыкания в режиме изолированной нейтрали электроустановки.
4. Определение зависимостей фазных напряжений, напряжения нейтрали заземляющего трансформатора и тока устойчивого однофазного короткого замыкания от активного сопротивления в месте замыкания в режиме компенсированной нейтрали электроустановки.
5. Определение зависимостей фазных напряжений, напряжения нейтрали заземляющего трансформатора и тока устойчивого однофазного КЗ от активного сопротивления в месте КЗ в сети с резистивным заземлением нейтрали.
Раздел «Электрические измерения»
1. Измерение переменного тока и напряжения при непосредственном включении в цепь питания электрической нагрузки.
2. Измерение полной мощности однофазного переменного тока напрямую подключенными вольтметром и амперметром.
3. Измерение активной, реактивной мощности, коэффициента мощности с помощью непосредственно подключенных ваттметра, вольтметра и амперметра.
4. Измерение активной энергии трехфазного переменного тока с помощью счетчика электроэнергии.
5. Измерение реактивной энергии трехфазного переменного тока с помощью счетчика электроэнергии.
