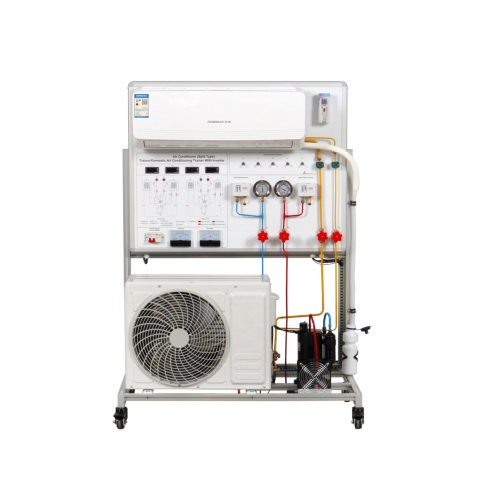

Учебный стенд ZMR003 для обучения работе с кондиционерами (сплит-системы) / Учебный стенд для обучения работе с бытовыми кондиционерами с инверторным двигателем. Дидактическое оборудование для обучения работе с холодильным оборудованием.
1. Введение в продукт
1.1 Описание продукта
Целесообразно ознакомить студентов с принципами работы кондиционеров, освоить принципы управления кондиционерами и режимы работы компрессоров, а также провести систематические демонстрации, чтобы студенты могли четко понимать принципы в процессе обучения. Освоить принципы работы кондиционеров: охлаждение, обогрев и подключение трубопроводов. Сплит-системы — это тип кондиционеров, состоящий из внутреннего и наружного блоков, которые устанавливаются соответственно внутри и снаружи помещения и соединяются между собой трубами и проводами.
Сплит-системы — это кондиционеры, которые делятся на внутренний и наружный блоки. Компрессоры и осевые вентиляторы, отличающиеся относительно высоким уровнем шума, размещаются во внешнем блоке; компоненты электрической цепи управления, внутренние теплообменники и другие необходимые внутренние детали устанавливаются во внутреннем блоке; мы называем этот тип кондиционера, состоящий из внутреннего и наружного блоков, сплит-системой.
Конструкция данного учебного устройства предназначена для достижения учебных целей, чтобы студенты могли понять особенности систем кондиционирования, охлаждения и отопления, а также изучить конкретные принципы работы и функционирования этих систем.
1.2 Особенности продукта
(1) Учебный стол имеет алюминиевую рамную конструкцию. Столешница уменьшает общий вес оборудования, обеспечивая при этом его прочность. Внизу установлены 4 универсальных колеса для удобства перемещения.
(2) Трубопроводы холодильного цикла проложены на монтажной пластине оборудования, а зоны высокой и низкой температуры окрашены в разные цвета для удобства наблюдения и различения.
(3) Система циркуляции конденсата проложена пластиковыми шлангами, обладающими хорошей коррозионной стойкостью и устойчивостью к атмосферным воздействиям, а также легко и быстро заменяемыми.
(4) Оборудование имеет надежную систему защиты. В холодильном цикле установлен выключатель защиты от высокого и низкого давления, который может немедленно остановить работу компрессора при аномальном давлении в системе, защищая компрессор и систему; В электрической цепи установлен выключатель защиты от утечки тока, а также приняты надежные меры защиты от замыкания на землю для обеспечения безопасности оборудования и персонала.
(5) Внутренний и наружный блоки кондиционера установлены вертикально, что удобно для наблюдения за состоянием работы.
2. Технические характеристики
2.1 Основные технические параметры
Рабочее электропитание Однофазное трехпроводное переменное напряжение 220 В/50 Гц
Параметры хладагента R32
2.2 Параметры внешнего вида оборудования
Габариты 1500 мм × 700 мм × 1500 мм
Вес <100 кг
3. Описание изделия
3.1 Основные части изделия
№ Наименование Количество
1 Внутренний блок кондиционера 1
2 Пульт дистанционного управления 1
3 Индикатор T1 1
4 Индикатор T2 1
5 Индикатор T3 1
6 Индикатор T4 1
7 Ошибка F1 1
8 Ошибка F2 1
9 Ошибка F3 1
10 Ошибка F4 1
11 Ошибка F5 1
12 Низковольтный защитный выключатель 1
13 Низковольтный измеритель 1
14 Высоковольтный измеритель 1
15 Высоковольтный защитный выключатель 1
16 Ручной клапан 4
17 Автоматический выключатель 1
18 Вольтметр 1
19 Амперметр 1
20 Наружный блок кондиционера 1
21 Заливное отверстие для фтора 1
22 Баллон для сбора конденсата 1
23 Компрессор 1
24 Универсальное колесо 4
25 Вентилятор охлаждения 1
3.2 Аксессуары к изделию
№ Наименование Количество
1 Пульт дистанционного управления кондиционером 1
2 Батарейки 1
4. Список учебных экспериментов по использованию изделия
(1) Эксплуатация и использование сплит-кондиционера
(2) Работа в режиме охлаждения
(3) Работа в режиме обогрева
(4) Устранение неисправности 1
(5) Устранение неисправности 2
(6) Устранение неисправности 3
(7) Устранение неисправности 4
(8) Устранение неисправности 5
