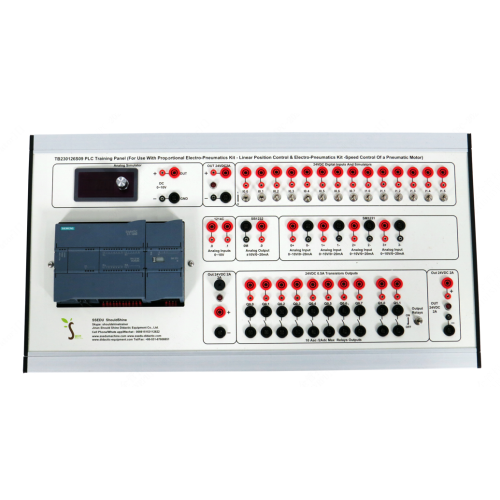

TB230126S09 Учебная панель ПЛК, верстак для профессионального обучения, лабораторный стенд, электротехническое учебное оборудование.
1. Введение в оборудование
1.1 Обзор
Интеллектуальная система для зданий и промышленных объектов, включающая основную часть и часть подвесного блока. Основная часть состоит из рамы из алюминиевого профиля. В нижней части рамы установлены универсальные колеса для облегчения перемещения оборудования. В средней части рамы из алюминиевого профиля установлен тренировочный стол, изготовленный из высокоплотного материала толщиной 25 мм, а поверхность выполнена из огнестойкой плиты, устойчивой к высоким температурам и давлению. В верхней части рамы из алюминиевого профиля установлена многослойная рама, к которой крепится и фиксируется подвесной блок.
В части подвесного блока, расположенной сверху вниз и слева направо, размещены: однофазный источник питания, видеомодуль домофона 3, программируемый контроллер, датчик движения, бинарный выход, группа кнопок, датчик дыма, нагрузка лампочек и приемник регулировки интенсивности, приемник/передатчик, видеомодуль домофона 2, соединитель видеомодуля, однофазный источник питания и модуль электрического дверного замка.
Кроме того, система оснащена компьютером для сбора и анализа соответствующих данных. 4-миллиметровый безопасный электрический кабель можно использовать для выполнения различных учебных заданий путем подключения различных подвесных коробок. С помощью соответствующих экспериментов можно ознакомиться с рабочими характеристиками компонентов промышленного управления и использованием различных компонентов промышленного управления, принципами и методами управления, а также соответствующим образом обучить студентов необходимым знаниям и навыкам. Он в целом подходит для обучения и оценки навыков в высших профессиональных колледжах, высших профессиональных училищах, средних профессиональных училищах и технических училищах.
1.2 Особенности
(1) Учебная платформа имеет каркасную конструкцию из алюминиевых профилей, которая в целом проста и элегантна. Она оснащена универсальными колесами внизу, которые позволяют гибко перемещать платформу, а высота может регулироваться индивидуально в зависимости от условий местности. Измерительные приборы и источники питания для обучения встроены в подвесные коробки, которые просты в использовании и не подвержены повреждениям.
(2) Сочетание программного и аппаратного обеспечения позволяет выполнять учебные задания по различным темам.
(3) Учебная платформа имеет надежную систему защиты.
2 Технические параметры
Входное напряжение: однофазное трехпроводное переменное напряжение 220 В ± 10%, 60 Гц
Размеры: 1270*820*2140 мм
Мощность устройства: <2 кВА
Вес: <250 кг
Температура окружающей среды: -10℃～+40℃
Относительная влажность: <85% (25℃)
3 Перечень компонентов и подробное описание
3.1 Основные части
№ Название
1 Алюминиевая рама
2 Универсальное колесо
3 Однофазное электропитание
4 Модуль электрического дверного замка
5 Детектор дыма
6 Лампа нагрузки
7 Регулятор интенсивности
8 Приемник/передатчик
9 Видеомодуль домофона 2
10 Межмодульное соединение видеомодулей
11 Видеомодуль домофона 3
12 Программируемые контроллеры
13 Датчик движения
14 Бинарный выход
15 Группа кнопок
16 Компьютер
3.2 Часть блока питания
№ Название
1 Автоматический выключатель
2 Провод предохранителя
3 Провод пожарной сигнализации Выход
4 Нейтральный выходной терминал
5 Заземляющий выход
6 Индикаторная лампа
3.3 Список комплектации оборудования
№ Наименование Кол-во
1 Алюминиевая рама 1
2 Универсальное колесо 4
3 Модуль электрического дверного замка 1
4 Детектор дыма 1
5 Лампа нагрузки 4
6 Регулятор интенсивности 1
7 Приемник/передатчик 1
8 Видеомодуль домофона 2 1
9 Межсоединение видеомодуля 1
10 Видеомодуль домофона 3 1
11 Программируемые контроллеры 1
12 Датчик движения 1
13 Бинарный выход 1
14 Группа кнопок 1
15 Компьютер 1
16 Автоматический выключатель 2
17 Коммуникационный порт 485 3
18 Кабельный коммуникационный порт 1
3.4 Аксессуары
№ Наименование Кол-во
1 4-мм защитный электрический кабель
(Черный) (500 мм) 10
2 4-мм защитный электрический кабель
(Красный) (500 мм) 10
3 4 мм защитный электрический кабель
(Желтый) (500 мм) 10
4 4 мм защитный электрический кабель
(Синий) (500 мм) 10
5 4 мм защитный электрический кабель
(Зеленый) (500 мм) 10
6 4 мм защитный электрический кабель
(Черный) (1000 мм) 5
7 4 мм защитный электрический кабель
(Красный) (1000 мм) 5
8 4 мм защитный электрический кабель
(Желтый) (1000 мм) 5
9 4 мм защитный электрический кабель
(Синий) (1000 мм) 5
10 4 мм защитный электрический кабель
(Два цвета) (1000 мм) 5
11 4 мм защитный электрический кабель кабель
(Черный) (1500 мм) 5
12 4 мм защитный электрический кабель
(Красный) (1500 мм) 5
13 4 мм защитный электрический кабель
(Желтый) (1500 мм) 5
14 4 мм защитный электрический кабель
(Синий) (1500 мм) 5
15 Кнопка дистанционного управления 1
16 Мультиметр 1
17 Провод предохранителя 5
18 USB-накопитель 1
19 Кабель связи 1
20 Кабель RJ12 3
4 Список экспериментов
Эксперимент 1 Обучение работе с системой контроля доступа
Эксперимент 2 Обучение работе с системой обнаружения дыма
Эксперимент 3 Обучение работе с интеллектуальной системой диммирования
Эксперимент 4 Обучение работе с интеллектуальной системой управления освещением коридора
Эксперимент 5 Обучение методу обнаружения неисправностей в цепи
