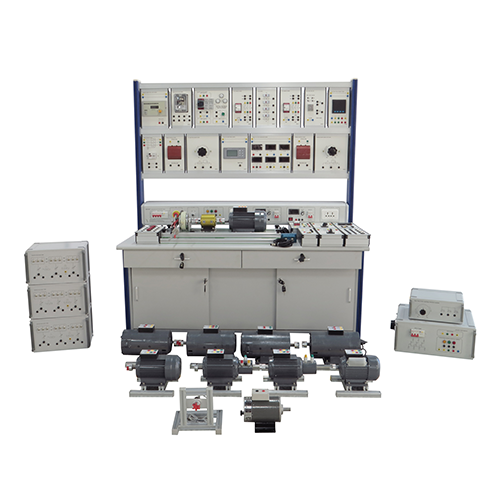

ZE3162T Учебный стенд для изучения электродвигателей Оборудование профессионального образования для школьной лаборатории Электрический автоматический тренажер
1 Обзор продукта
1.1 Обзор
Это учебное устройство включает в себя различные типы асинхронных двигателей и компонентов промышленного управления, с помощью соответствующего эксперимента студенты могут ознакомиться с рабочими характеристиками двигателя переменного тока и двигателя постоянного тока, чтобы освоить его принцип управления и режим управления, соответствующие знания и технические характеристики. навыков, он широко применяется в высших профессиональных колледжах, средних профессиональных школах и профессиональных училищах, связанных с программами профессионального обучения и подготовки технических навыков и экзаменов.
1.2 Особенности
(1) Фактическая тренировочная платформа имеет рамную конструкцию из алюминиевого профиля с нижней частью с универсальным колесом, которое можно гибко перемещать. Измерительный прибор и фактический источник питания для тренировок интегрированы и установлены, просты в использовании и нелегко повредить.
(2) Мотор полностью укомплектован и может использоваться в комбинации для выполнения различных тренировок.
(3) Тренировочная платформа имеет хорошую систему безопасности.
2 Рабочие параметры
(1) входная мощность: трехфазная пятипроводная система 380 В плюс или минус 10% 60 Гц
(2) внешний размер: 1600 мм x 800 мм x 1800 мм
(3) полная мощность машины: <1,5 кВА
(4) вес: <520 кг
(5) условия работы: температура - 10 ℃ ~ + 40 ℃, относительная влажность <85% (25 ℃)
3 Состав продукта
3.1 Экран управления питанием
Панель управления питанием состоит из профильной панели из алюминиевого сплава, закрытой конструкции корпуса, а нижняя полка соединена с одной.
3.2 Тренировочная скамья
Фактический тренировочный стол поддерживается колонной из алюминиевого профиля, а нижний колесный тормоз Wanxiang является гибким и может перемещаться и позиционироваться гибко. В столешнице используется опорная плита высокой плотности толщиной 25 мм, поверхность для защиты от огня при высоких температурах и высоком давлении, в комплекте с тремя выдвижными ящиками 2 направляющего типа, нижним шкафом с раздвижной дверью 2 штуки, структура прочная, красивая и щедрая.
3.3 Конфигурация экрана управления питанием
(1) Вход трехфазного пятипроводного источника питания, управляемый автоматом защиты от утечки, имеет кнопку управления аварийным остановом, и в случае аварии нажмите кнопку аварийного выключателя, чтобы отключить питание.
(2) Оснащен индикатором питания, выходной розеткой и клеммой источника питания безопасного типа.
(3) Специальный защитный выключатель двигателя переменного тока, встроенный источник питания переменного тока, функция защиты от короткого замыкания.
(4) Встроенный блок питания переменного тока и защита от короткого замыкания.
Блок питания, выходы переменного тока 1 и 3 фазы и постоянного тока:
- 01 выходная переменная DC от 0 до 230 В / 10 А мин, с защитной розеткой и защищена автоматическим выключателем
- 01 выходная переменная от 0 до 230 В / 1 А постоянного тока для возбуждения ротора, защищена автоматическим выключателем
- 01 выходной переменный ток 3 фазы, с защищенными розетками, от 0 до 430 В + N / 5A, защищенный автоматическим выключателем
- 01 выходная постоянная переменный ток 3 фазы, с защищенными розетками, 400 В + N / 10 А, защищенные автоматическим выключателем
- 04 выхода минимум на однофазные розетки 230 В + земля, 16 А, защищенные автоматическим выключателем
Ящик должен быть защищен дифференциальным автоматическим выключателем с повышенной чувствительностью, аварийной кнопкой и переключателем с ключом. Он также должен быть защищен от разгона двигателя постоянного тока путем общего отключения, синоптическая информация на передней панели иллюстрирует схему кабельной разводки и световые индикаторы, указывающие на наличие напряжения.
4. Оборудованные компоненты
(1) 1 полевой реостат для машин постоянного тока
(2) 1 пусковой реостат для двигателей постоянного тока
(3) 1 реостат для запуска ротора двигателя с контактными кольцами
(4) 1 резистивная нагрузка, 3 фазы, переменная по строкам (переключателями), имеющая ту же мощность, что и требуемые машины (генератор постоянного и переменного тока)
(5) 1 емкостная нагрузка, 3 фазы, переменная по рядам (переключателями или маховиком), имеющая такую же мощность, что и требуемые генераторы постоянного и переменного тока машин)
(6) 1 индуктивная нагрузка, 3 фазы, переменная по строкам (переключателями), имеющая ту же мощность, что и требуемые машины (генератор постоянного и переменного тока)
(7) 1 машина постоянного тока с шунтирующим возбуждением, минимальная мощность 0,75 кВт, 220 В, 1500 об / мин, может работать как двигатель и генератор.
(8) 1 машина постоянного тока с последовательным возбуждением, минимальная мощность 0,75 кВт, 220 В, 1500 об / мин, может работать как двигатель и генератор.
(9) 1 машина постоянного тока с комбинированным возбуждением, минимальная мощность 0,75 кВт, 220 В, 1500 об / мин, может работать как двигатель и генератор.
(10) 1 асинхронный двигатель, 3-фазный ротор с сепаратором, 220/380 В 50 Гц, 1500 об / мин, 0,75 кВт мин.
(11) 1 двухскоростной асинхронный двигатель DAHLANDER с сепаратором, 380 В, 50 Гц, 0,75 кВт мин, 1500 и 3000 об / мин
(12) 1 синхронный реверсивный двигатель, 220/380 В, 50 Гц, 1500 об / мин 0,75 кВт
(13) 1 однофазный асинхронный двигатель, со вспомогательным полюсом, с пусковым конденсатором, ротор с сепаратором, 230 В / 50 Гц, 1500 об / мин, 0,75 кВт
(14) 1 универсальный однофазный двигатель, питание от постоянного и переменного тока 230 В, 50 Гц, 1500 об / мин, 0,75 кВт
(15) 1 комплект соединительных проводов разной длины
Машины должны иметь одинаковую высоту вала, с дидактическими соединительными коробками, имеющими синоптическую схему соединений.
(16) 1 тормоз для моделирования механических нагрузок, соответствующей скорости и мощности для двигателей, тормоз позволяет рассчитать tпара по 1 методу.
(17) 1 плата для параллельного монтажа трехфазного генератора переменного тока с промышленной сетью. Плата оборудована предохранительными розетками и инвертором для проверки равенства частоты и напряжения (со стороны генератора и со стороны сети), оснащена световым индикатором для проверки соответствия фаз и переключателем для фиксации в случае всех подтвержденных условий.
(18) 1 цифровой модуль измерения электрических параметров, постоянного и переменного тока и напряжения, однофазной и трехфазной мощности, модуль должен быть защищен от перегрузки и позволять обнулять значения
(19) 1 цифровой тахометр до 10000 об / мин с соединительными кабелями, позволяет измерять скорость контактным или бесконтактным способом с помощью датчика.
(20) 1 комплект муфт с защитными аксессуарами
(21) 2 рамы для удобного монтажа машин. Каждая рама позволяет установить две машины и должна быть оборудована виброустойчивыми резиновыми опорами.
Блок питания, выходы переменного тока 1 и 3 фазы и постоянного тока:
- 01 выходная переменная DC от 0 до 230 В / 10 А мин, с защитной розеткой и защищена автоматическим выключателем
- 01 выходная переменная от 0 до 230 В / 1 А постоянного тока для возбуждения ротора, защищена автоматическим выключателем
- 01 выходной переменный ток 3 фазы, с защищенными розетками, от 0 до 430 В + N / 5A, защищенный автоматическим выключателем
- 01 выходная постоянная переменный ток 3 фазы, с защищенными розетками, 400 В + N / 10 А, защищенные автоматическим выключателем
- 04 выхода минимум на однофазные розетки 230 В + земля, 16 А, защищенные автоматическим выключателем
Ящик должен быть защищен дифференциальным автоматическим выключателем с повышенной чувствительностью, аварийной кнопкой и переключателем с ключом. Он также должен быть защищен от разгона двигателя постоянного тока путем общего отключения, синоптическая информация на передней панели иллюстрирует схему кабельной разводки и световые индикаторы, указывающие на наличие напряжения.
