TB230126S26 Тренажер по контролю температуры Дидактическое оборудование Учебный стенд Тренажер по контролю технологических процессов
1. Введение в продукт
1.1 Описание продукта
Регулятор температуры TB230126S26 – это высокопроизводительное устройство управления потоками, разработанное на основе концепции современного промышленного управления. Этот продукт объединяет в себе передовые технологии автоматического управления, точную систему датчиков и надежный привод, обеспечивая точное регулирование и управление температурой жидкости благодаря высокоинтеллектуальному алгоритму управления. Будучи специальным оборудованием, разработанным для учебных и научных исследований, этот продукт имеет модульную конструкцию, а каждый функциональный блок тщательно подобран и оптимизирован для обеспечения стабильности и надежности работы системы. Аппаратная конфигурация продукта включает в себя компоненты управления промышленного класса и высококачественные материалы, включая такие основные компоненты, как программируемый контроллер Siemens, высокоточный датчик и устойчивый к коррозии привод. Все эти ключевые компоненты закупаются у всемирно известных поставщиков, обеспечивая превосходную производительность и длительный срок службы.

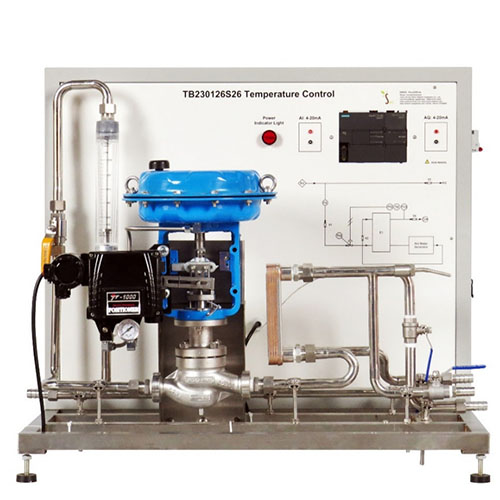

Устройство выполнено в стандартном промышленном корпусе с компактной и рациональной общей структурой, а также простым и элегантным внешним видом. Передняя панель устройства разделена на функциональные секции. Слева расположена область индикации состояния, оснащенная ярким светодиодным индикатором питания и яркой красной подсветкой, которая позволяет визуально определить рабочее состояние. Центральная область — область интерфейса сигнала, оснащенная аналоговыми входными и выходными клеммами, соответствующими промышленным стандартам. Все порты электропроводки позолочены для обеспечения надежности и стабильности передачи сигнала. Справа расположена область управления приводом, в которой интегрированы пневматический регулирующий клапан из нержавеющей стали и соответствующий позиционер клапана. Поверхность корпуса клапана специально обработана и обладает высокой коррозионной стойкостью.
1.2 Характеристики продукта
1. Адаптивный ПИД-алгоритм обеспечивает динамическую настройку параметров управления и точную регулировку температуры.
2. Поддержка ручного/автоматического переключения без помех для удовлетворения различных экспериментальных потребностей.
3. Пневматический клапан из нержавеющей стали с высокоточным датчиком, устойчивым к коррозии и долговечным.
4. Внешний сенсорный экран отображает такие параметры, как температура, давление и открытие клапана в режиме реального времени, а также поддерживает запись архивных данных.
5. Автомат защиты от утечек, автоматически отключающий питание при перегрузке или коротком замыкании.
6. Защита от низкого давления источника газа (закрывает клапан при давлении <0,2 бар) для предотвращения ложных срабатываний.
2. Технические характеристики
2.1 Основные технические параметры
Рабочее напряжение: однофазное трёхпроводное переменное напряжение 220 В
2.2 Параметры внешнего вида оборудования
Размеры: 850 мм x 600 мм x 765 мм
Вес: ≤150 кг
3. Описание продукта
3.1 Основные компоненты продукта
№ Наименование Кол-во
1 Вход воды (PI2) 1
2 Электрический пропорциональный клапан 1
3 Клапан (V1) 1
4 Расходомер (FI2) 1
5 Индикатор питания 1
6 Аналоговый входной разъем 1
7 Модуль ПЛК 1
8 Аналоговый выходной разъем 1
9 Теплообменник 1
10 Датчик температуры (T2) 1
11 Клапан (V2) 1
12 Клапан (V4) 1
13 Вход горячей воды 1
14 Выход холодной воды 1
3.2 Аксессуары изделия
№ Наименование Кол-во
1 Водопроводная труба 1
2 Шнур питания 1
3 Кабель питания 1
4 Сетевой кабель 1
5 Безопасный электрический кабель 2 мм 2
6 Хомут для труб 8
4. Введение в интерфейс сенсорного экрана
1 Выходное значение пропорционального клапана
2 Значение пропорционального клапана в реальном времени
3 Настройка открытия и закрытия пропорционального клапана
4 Следующая страница
1 Ручная установка степени открытия и закрытия пропорционального клапана
2 Переключатель ПИД-регулятора
1 Заданное значение ПИД-регулятора
2 Фактическое значение ПИД-регулятора
3 Процент выходного сигнала
Три группы параметров ПИД-регулятора
5. Список экспериментов по обучению работе с продуктом
(1) Эксперимент по регулированию температуры на основе ПИД-регулятора
