Тренер по управлению технологическим процессом

Тренажер по контролю давления, школьное образовательное оборудование, профессиональный тренажер, рабочее место, тренажер по контролю технологических процессов

Предмет №: TB230126S25

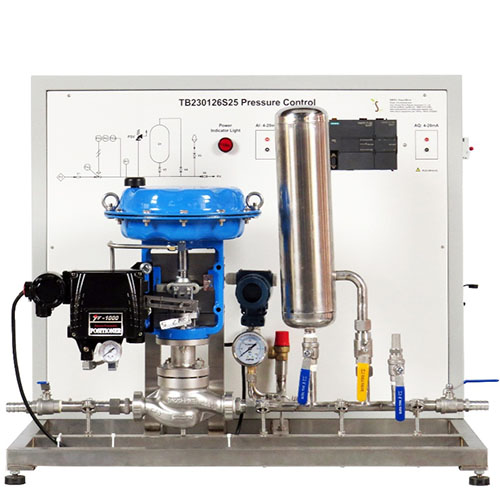

Тренажер для контроля давления TB230126S25, учебное оборудование для школ, профессиональный тренажер, учебный стенд, тренажер для управления технологическими процессами
Запрос
ОПИСАНИЕ

Тренажер для контроля давления TB230126S25, учебное оборудование для школ, профессиональный тренажер, учебный стенд, тренажер для управления технологическими процессами

1. Введение в продукт
1.1 Описание продукта
TB230126S25 – это высокопроизводительное устройство управления потоками, разработанное на основе концепции современного промышленного управления. Этот продукт объединяет в себе передовые технологии автоматического управления, точную систему обнаружения датчиков и надежный привод, обеспечивая точное регулирование и управление давлением жидкости благодаря высокоинтеллектуальному алгоритму управления. Будучи специальным оборудованием, разработанным для обучения и научных исследований, этот продукт имеет модульную конструкцию, а каждый функциональный блок тщательно подобран и оптимизирован для обеспечения стабильности и надежности работы системы. Аппаратная конфигурация устройства включает в себя промышленные компоненты управления и высококачественные материалы, включая такие основные компоненты, как программируемый контроллер Siemens, высокоточный датчик и устойчивый к коррозии привод. Все эти ключевые компоненты приобретены у всемирно известных поставщиков, отличаются превосходной производительностью и длительным сроком службы.
Устройство выполнено в стандартном промышленном корпусе, имеет компактную и разумную общую структуру, а также простой и элегантный внешний вид. Передняя панель устройства организована в соответствии с функциональными разделами. Слева расположена область индикации состояния, оснащенная ярким светодиодным индикатором питания и яркой красной подсветкой, которая позволяет наглядно определить рабочее состояние. Центральная область — область интерфейса сигнала, оснащенная аналоговыми входными и выходными клеммами, соответствующими промышленным стандартам. Все порты электропроводки позолочены для обеспечения надежности и стабильности передачи сигнала. Справа расположена область управления приводом, в которой интегрированы пневматический регулирующий клапан из нержавеющей стали и соответствующий позиционер клапана. Поверхность корпуса клапана специально обработана и обладает высокой коррозионной стойкостью.

1.2 Характеристики продукта
1. Адаптивный ПИД-алгоритм для динамической настройки параметров управления и точного регулирования давления.
2. Поддерживает ручное/автоматическое переключение без помех для удовлетворения различных экспериментальных потребностей.
3. Пневматический клапан из нержавеющей стали + высокоточный датчик, устойчивый к коррозии и долговечный. 4. Внешний сенсорный экран отображает расход, давление, открытие клапана и другие параметры в режиме реального времени, а также поддерживает запись исторических данных.
5. Автомат защиты от утечек автоматически отключает питание при перегрузке или коротком замыкании.
6. Защита источника газа от низкого давления (закрывает клапан при давлении <0,2 бар) для предотвращения ложных срабатываний.

2. Технические характеристики
2.1 Основные технические параметры
Рабочее питание: однофазное трёхпроводное переменное напряжение 220 В

2.2 Параметры внешнего вида оборудования
Размеры: 850 мм x 600 мм x 765 мм
Вес: ≤100 кг

3. Описание продукта
3.1 Основные компоненты продукта
№ Наименование Кол-во
1    Вход воды (PI2)    1
2    Клапан (V1)    1
3    Электрический пропорциональный клапан    1
4    Индикатор питания    1
5    Датчик дифференциального давления    1
6    Аналоговый входной терминал    1
7    Модуль ПЛК    1
8    Аналоговый выходной терминал    1
9    Напорный бак (D1)    1
10    Механический манометр (PI1)    1
11Клапан (V2)    1
12    Клапан (V4)    1
13    Клапан (V5)    1
14    Выход (PI2)    1

3.2 Аксессуары к изделию
№    Наименование    Кол-во
1 Водопроводная труба 1
2 Шнур питания 1
3 Кабель питания 1
4 Сетевой кабель 1
5 Хомут для трубы 4
6 Предохранитель (5 А) 5
7 Электрический кабель сечением 2 мм 2

4. Введение в интерфейс сенсорного экрана
1 Выходное значение пропорционального клапана
2 Значение пропорционального клапана в реальном времени
3 Настройка открытия и закрытия пропорционального клапана
4 Следующая страница

1 Ручная настройка открытия и закрытия пропорционального клапана Степень
2    Переключатель ПИД-регулятора
1    Заданное значение ПИД-регулятора
2    Фактическое значение ПИД-регулятора
3    Процент выхода
Три группы параметров ПИД-регулятора

5. Список обучающих экспериментов по работе с продуктом
(1) Эксперимент по регулированию давления на основе ПИД-регулятора
