Тренер по управлению технологическим процессом

Тренажер для контроля уровня. Школьный учебный стенд. Школьное лабораторное оборудование. Тренажер для контроля образовательного процесса.

Предмет №: TB230126S24

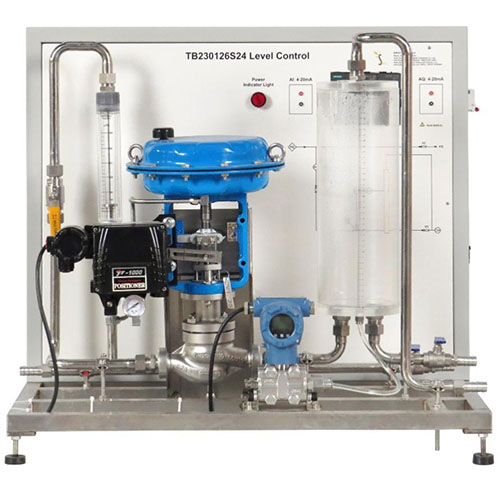

TB230126S24 Тренажер контроля уровня, школьный учебный стенд, школьное лабораторное оборудование, тренажер контроля образовательного процесса
Запрос
ОПИСАНИЕ

TB230126S24 Тренажер контроля уровня, школьный учебный стенд, школьное лабораторное оборудование, тренажер контроля образовательного процесса

1. Введение в продукт
1.1 Описание продукта
Регулятор уровня TB230126S24 – это высокоточное устройство промышленного класса для контроля уровня жидкости, основанное на передовых алгоритмах ПИД-регулирования. Он разработан для современных систем управления потоками жидкостей и объединяет в себе высокочувствительные датчики обнаружения, интеллектуальные вычисления и обработку данных, а также прецизионные исполнительные механизмы. Он обеспечивает стабильное, надежное и эффективное регулирование уровня жидкости в замкнутом контуре в различных жидких средах.
Этот продукт имеет модульную архитектуру. Основной блок управления оснащен программируемым логическим контроллером (ПЛК) Siemens S7-200 серии SMART в сочетании с высокоточным аналоговым модулем расширения, что гарантирует превосходные динамические характеристики и помехоустойчивость системы в сложных рабочих условиях. Благодаря внешнему сенсорному экрану человеко-машинного интерфейса (ЧМИ) пользователи могут интуитивно задавать параметры управления и отслеживать динамику изменения уровня жидкости в режиме реального времени, что значительно повышает удобство эксплуатации и наглядность системы. Многофункциональное устройство, учитывающее как учебные, так и демонстрационные задачи, благодаря стандартизированному интерфейсу и открытому протоколу связи, легко подключается к лабораторным платформам моделирования или небольшим автоматизированным производственным линиям, полностью удовлетворяя разнообразные потребности колледжей и университетов, научно-исследовательских институтов и корпоративных отделов НИОКР в обучении управлению технологическими процессами, проверке алгоритмов и системной интеграции.

1.2 Характеристики продукта
1. Адаптивный ПИД-алгоритм для динамической регулировки пропорциональных, интегральных и дифференциальных параметров.
2. Аналоговый модуль расширения Siemens S7-200 SMARTPLC обеспечивает стабильное и надежное ядро ​​управления, поддерживает вторичную разработку и облегчает расширение функций.
3. Пневматический регулирующий клапан из нержавеющей стали и электронный датчик перепада давления обеспечивают долговременную стабильную работу, коррозионную стойкость и износостойкость.
4. Внешний сенсорный экран отображает ключевые параметры, такие как уровень жидкости, расход, открытие клапана в режиме реального времени, поддерживает воспроизведение кривых исторических данных и удобен для экспериментального анализа.
5. Автомат защиты от утечек предотвращает такие электрические неисправности, как перегрузка и короткое замыкание.

2. Технические характеристики
2.1 Основные технические параметры
Источник питания: однофазный трёхпроводной переменный ток 220 В

2.2 Параметры внешнего вида оборудования
Размеры: 850 мм*600 мм*765 мм
Вес: 150 кг

3. Описание изделия
3.1 Основные части изделия
№ Наименование Кол-во
1    Вход воды (PI2)    1
2    Клапан (V1)    1
3    Расходомер (FI2)    1
4    Пропорциональный клапан    1
5    Индикатор питания оборудования    1
6    Аналоговый входной терминал    1
7    Модуль ПЛК    2
8    Аналоговый выходной терминал    1
9    Бачок весов из органического стекла    1
10    Клапан (V2)    1
11    Клапан (V3)    1
12    Перепускное отверстие    1
13    Датчик дифференциального давления    1

3.2 Аксессуары к изделию
№    Наименование    Кол-во
1 Водопроводная труба 1
2 Кабель питания 1
3 Сетевой кабель 1
4 Кабель питания 1
5 Безопасный электрический кабель сечением 2 мм 2
6 Предохранитель 5
7 Хомут 8

4. Введение в интерфейс сенсорного экрана
1 Выходное значение пропорционального клапана
2 Значение пропорционального клапана в реальном времени
3 Настройка открытия и закрытия пропорционального клапана
1 Заданное значение
2 Степень открытия клапана
3 Фактический уровень жидкости значение
1    Вручную установите степень открытия и закрытия пропорционального клапана
2    Переключатель ПИД
1    Заданное значение ПИД
2    Фактическое значение ПИД
3    Процент выхода
Три группы параметров ПИД

5. Список обучающих экспериментов по продукту
(1) База эксперимента по регулировке уровня жидкости
